เงื่อนไขการทำงานแบบขนานสำหรับหม้อแปลงไฟฟ้าแบบจ่ายไฟที่บรรจุด้วยน้ำมันมีอะไรบ้าง?

เฮ้! ในฐานะซัพพลายเออร์ของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบเติมน้ำมัน ฉันมักจะถูกถามเกี่ยวกับเงื่อนไขการทำงานแบบขนานสำหรับหม้อแปลงเหล่านี้ ดังนั้น ฉันคิดว่าฉันจะแบ่งปันข้อมูลเชิงลึกเกี่ยวกับหัวข้อนี้ในโพสต์บนบล็อกนี้

ก่อนอื่น มาทำความเข้าใจว่าทำไมเราถึงต้องการใช้งานหม้อแปลงไฟฟ้าระบบจำหน่ายแบบเติมน้ำมันแบบขนาน การทำงานแบบขนานสามารถเพิ่มความจุรวมของระบบจ่ายไฟ ปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟ และทำให้จัดการโหลดได้ง่ายขึ้น แต่เพื่อให้ทำงานได้อย่างราบรื่น มีเงื่อนไขสำคัญหลายประการที่ต้องปฏิบัติตาม

อัตราส่วนแรงดันไฟฟ้า

เงื่อนไขที่สำคัญที่สุดประการหนึ่งคืออัตราส่วนแรงดันไฟฟ้าของหม้อแปลงแบบขนานควรเท่ากัน อัตราส่วนแรงดันไฟฟ้าคืออัตราส่วนของแรงดันไฟฟ้าหลักต่อแรงดันไฟฟ้าทุติยภูมิ หากอัตราส่วนแรงดันไฟฟ้าของหม้อแปลงสองตัวแตกต่างกัน จะมีกระแสไฟฟ้าหมุนเวียนระหว่างกันแม้ว่าจะไม่มีโหลดก็ตาม กระแสหมุนเวียนนี้อาจทำให้เกิดการสูญเสียเพิ่มเติม ความร้อนสูงเกินไป และแม้แต่ความเสียหายต่อหม้อแปลง

ตัวอย่างเช่น หากหม้อแปลงตัวหนึ่งมีอัตราส่วนแรงดันไฟฟ้า 10kV/0.4kV และอีกตัวหนึ่งมีอัตราส่วนที่แตกต่างกันเล็กน้อย เช่น 10.1kV/0.4kV จะมีความแตกต่างที่เป็นไปได้ระหว่างด้านทุติยภูมิ ความแตกต่างที่อาจเกิดขึ้นนี้จะผลักดันกระแสให้ไหลระหว่างหม้อแปลงทั้งสองซึ่งไม่เหมาะ ดังนั้น เมื่อเราตั้งค่าการทำงานแบบขนาน เราจำเป็นต้องตรวจสอบให้แน่ใจว่าอัตราส่วนแรงดันไฟฟ้าของหม้อแปลงทั้งหมดอยู่ใกล้ที่สุดเท่าที่จะเป็นไปได้

เปอร์เซ็นต์ความต้านทาน

เปอร์เซ็นต์ความต้านทานของหม้อแปลงก็ต้องใกล้เคียงกันด้วย เปอร์เซ็นต์ความต้านทานแสดงถึงแรงดันตกในหม้อแปลงเมื่อมีกระแสโหลดเต็ม ถ้าเปอร์เซ็นต์อิมพีแดนซ์ของหม้อแปลงแตกต่างกัน หม้อแปลงจะไม่แบ่งโหลดตามสัดส่วนของพิกัด

สมมติว่าเรามีหม้อแปลงสองตัวที่มีเปอร์เซ็นต์ความต้านทานต่างกัน หม้อแปลงไฟฟ้าที่มีเปอร์เซ็นต์ความต้านทานต่ำกว่าจะรับภาระได้มากกว่าหม้อแปลงที่มีเปอร์เซ็นต์ความต้านทานสูงกว่า สิ่งนี้สามารถนำไปสู่การโอเวอร์โหลดของหม้อแปลงที่มีอิมพีแดนซ์ต่ำกว่าและการใช้งานต่ำกว่าของอีกอันหนึ่ง เพื่อให้แน่ใจว่าโหลดถูกใช้ร่วมกันระหว่างหม้อแปลงอย่างเท่าเทียมกัน เปอร์เซ็นต์อิมพีแดนซ์ควรอยู่ภายในช่วงพิกัดความเผื่อที่กำหนด โดยปกติจะอยู่ภายใน ± 10% ของกันและกัน

กลุ่มการเชื่อมต่อ

กลุ่มการเชื่อมต่อของหม้อแปลงต้องเหมือนกัน กลุ่มการเชื่อมต่อระบุว่าขดลวดของหม้อแปลงเชื่อมต่อกันอย่างไร (เช่น สตาร์ - สตาร์ สตาร์ - เดลต้า ฯลฯ ) และความสัมพันธ์ของเฟสระหว่างแรงดันไฟฟ้าหลักและทุติยภูมิ หากกลุ่มการเชื่อมต่อแตกต่างกัน จะมีความแตกต่างอย่างมากระหว่างแรงดันไฟฟ้าทุติยภูมิของหม้อแปลงไฟฟ้า

ความแตกต่างของเฟสนี้จะส่งผลให้เกิดกระแสไฟฟ้าหมุนเวียนขนาดใหญ่ ซึ่งอาจเป็นอันตรายต่อหม้อแปลงอย่างมาก ตัวอย่างเช่น หากหม้อแปลงตัวหนึ่งเชื่อมต่อแบบสตาร์ - สตาร์ และอีกตัวหนึ่งเชื่อมต่อแบบสตาร์ - เดลต้า แรงดันไฟฟ้าทุติยภูมิจะมีการเปลี่ยนเฟส การเปลี่ยนเฟสนี้จะทำให้เกิดกระแสขนาดใหญ่ไหลระหว่างหม้อแปลง และอาจทำให้ฉนวนและส่วนประกอบอื่นๆ เสียหายได้อย่างรวดเร็ว

ลำดับเฟส

ลำดับเฟสของหม้อแปลงต้องเหมือนกัน ลำดับเฟสหมายถึงลำดับที่ทั้งสามเฟสของแหล่งจ่ายไฟถึงค่าสูงสุด หากลำดับเฟสของหม้อแปลงสองตัวแตกต่างกัน แรงดันไฟฟ้าของเฟสที่เกี่ยวข้องจะไม่อยู่ในเฟส

เมื่อลำดับเฟสไม่ตรงกัน จะเกิดกระแสหมุนเวียนขนาดใหญ่ คล้ายกับสถานการณ์เมื่อกลุ่มการเชื่อมต่อแตกต่างกัน กระแสหมุนเวียนนี้อาจทำให้เกิดความเสียหายอย่างมากต่อหม้อแปลงและทำให้ระบบจ่ายไฟหยุดชะงัก ดังนั้น ก่อนที่จะเชื่อมต่อหม้อแปลงแบบขนาน เราจำเป็นต้องตรวจสอบอย่างรอบคอบและให้แน่ใจว่าลำดับเฟสเหมือนกัน

ขั้วเดียวกัน

ขั้วของหม้อแปลงจะต้องถูกต้อง ขั้วหมายถึงทิศทางสัมพัทธ์ของแรงดันไฟฟ้าเหนี่ยวนำในขดลวดปฐมภูมิและขดลวดทุติยภูมิ หากขั้วของหม้อแปลงสองตัวอยู่ตรงข้ามกัน เมื่อต่อขนานกันจะเกิดไฟฟ้าลัดวงจร

ตัวอย่างเช่น ถ้าขั้วบวกของขดลวดทุติยภูมิของหม้อแปลงตัวหนึ่งเชื่อมต่อกับขั้วลบของขดลวดทุติยภูมิของหม้อแปลงอีกตัวหนึ่ง กระแสไฟฟ้าขนาดใหญ่จะไหลผ่านจุดเชื่อมต่อ ซึ่งอาจทำให้หม้อแปลงและอุปกรณ์ที่เกี่ยวข้องเสียหายได้ ดังนั้นเราจึงต้องตรวจสอบให้แน่ใจว่าขั้วของหม้อแปลงทั้งหมดเท่ากันก่อนที่จะทำงานแบบขนาน

ตอนนี้ให้ฉันบอกคุณเล็กน้อยเกี่ยวกับผลิตภัณฑ์ที่เรานำเสนอในฐานะผู้จำหน่ายหม้อแปลงไฟฟ้าระบบจำหน่ายแบบเติมน้ำมัน เรามีหม้อแปลงคุณภาพสูงหลากหลายประเภทที่สามารถตอบสนองความต้องการของลูกค้าที่แตกต่างกัน ยกตัวอย่างของเราพลังงาน 30 - 2500kVA/10kV Class I - น้ำมันอย่างมีประสิทธิภาพ - หม้อแปลงแบบจุ่มได้รับการออกแบบมาเพื่อให้แหล่งจ่ายไฟมีประสิทธิภาพและเชื่อถือได้ มีคุณสมบัติประหยัดพลังงานที่ดีเยี่ยม ซึ่งสามารถช่วยคุณลดค่าไฟฟ้าได้ในระยะยาว

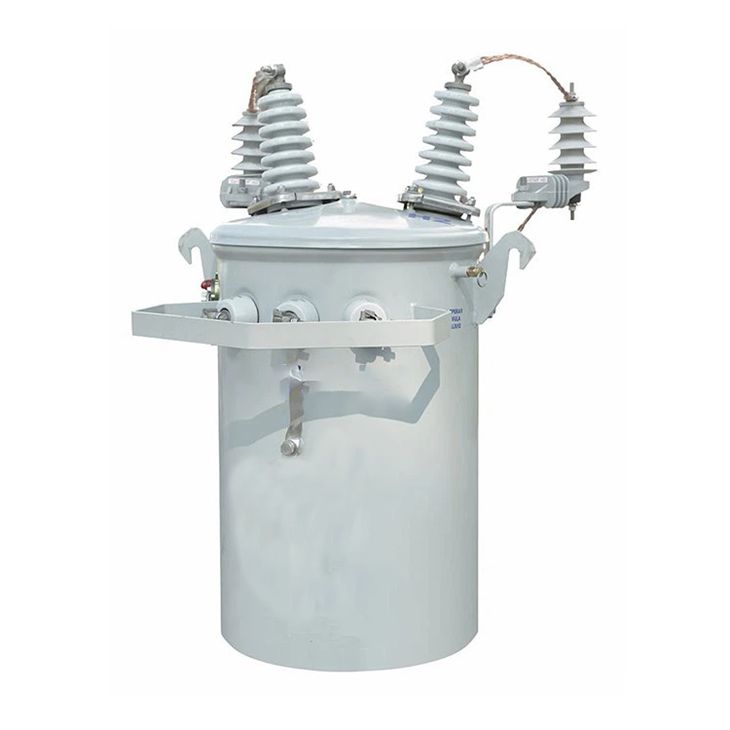

เรายังมีหม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งเสาไฟฟ้าแบบเดี่ยวและแบบสามเฟส. หม้อแปลงเหล่านี้เหมาะสำหรับงานกลางแจ้งและติดตั้งบนเสาไฟฟ้าได้ง่าย สร้างขึ้นเพื่อให้ทนต่อสภาพแวดล้อมต่างๆ และจ่ายไฟได้อย่างเสถียร

ผลิตภัณฑ์ที่ยอดเยี่ยมอีกรายการหนึ่งในกลุ่มผลิตภัณฑ์ของเราคือ3150 - 20000kVA/35kV หม้อแปลงไฟฟ้ากำลังแบบจุ่มน้ำมัน. หม้อแปลงไฟฟ้านี้ได้รับการออกแบบสำหรับการใช้งานที่มีกำลังสูงและสามารถรองรับโหลดขนาดใหญ่ได้อย่างง่ายดาย

หากคุณสนใจในผลิตภัณฑ์ใดๆ ของเรา หรือมีคำถามเกี่ยวกับการทำงานแบบขนานของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบเติมน้ำมัน อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณเลือกหม้อแปลงที่เหมาะกับความต้องการของคุณ และรับประกันว่าได้รับการติดตั้งและใช้งานอย่างถูกต้อง ไม่ว่าคุณกำลังมองหาที่จะขยายความสามารถในการจ่ายไฟหรือปรับปรุงความน่าเชื่อถือของระบบของคุณ ทีมผู้เชี่ยวชาญของเราสามารถให้คำแนะนำและการสนับสนุนอย่างมืออาชีพแก่คุณได้

อ้างอิง

• ระบบไฟฟ้ากำลัง โดย Turan Gonen
• การวิเคราะห์และออกแบบระบบไฟฟ้า โดย J. Duncan Glover, Mulukutla S. Sarma และ Thomas J. Overbye
