ภาพรวมผลิตภัณฑ์

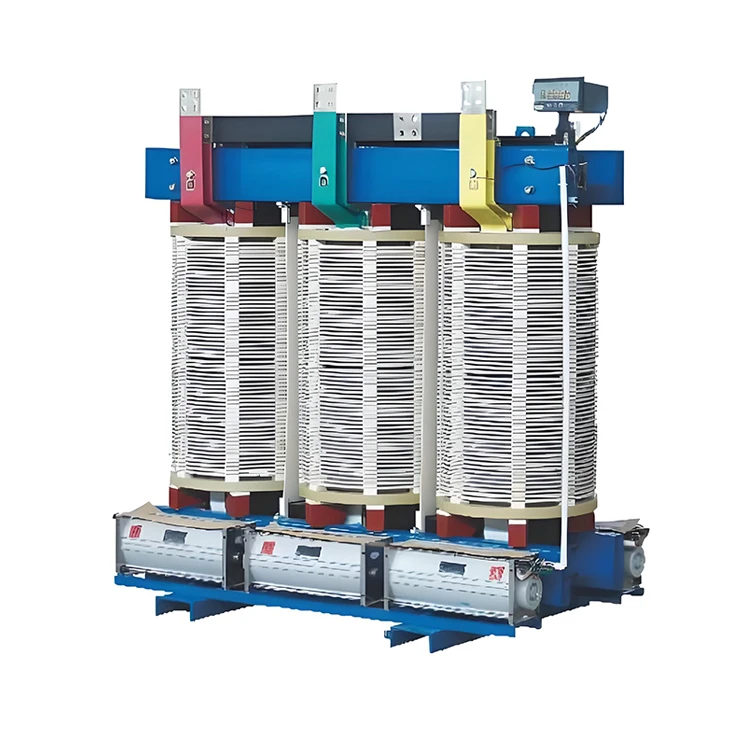

กำลังมองหาหม้อแปลงการจัดจำหน่ายที่มีประสิทธิภาพสูงการบำรุงรักษาปลอดภัยและเชื่อถือได้หรือไม่? SGB10 Series 10kV หม้อแปลงแบบแห้งที่หุ้มด้วยอากาศเป็นทางเลือกในอุดมคติของคุณ เราออกแบบพวกเขาสำหรับช่วงความจุ 100kVA ถึง 2500kVA หม้อแปลงชุดนี้ใช้เทคโนโลยีฉนวนกันความร้อนทางอากาศขั้นสูง มันเหมาะอย่างยิ่งสำหรับสถานที่จัดจำหน่ายในร่มที่มีข้อกำหนดด้านความปลอดภัยสูงมากเช่นศูนย์กลางการค้าอาคารสูงโรงพยาบาลโรงเรียนสนามบินรถไฟใต้ดินธุรกิจอุตสาหกรรมและเหมืองแร่และศูนย์ข้อมูล

ประเภทและความหมาย

ขอบเขตแอปพลิเคชัน

1. ความสูงการติดตั้ง: ไม่เกิน 1,000 เมตรเหนือระดับน้ำทะเล

2. รูปคลื่นแรงดันไฟฟ้าของแหล่งจ่ายไฟอยู่ที่ประมาณไซน์

3. ความสมมาตรของแรงดันไฟฟ้าหลายเฟส: แรงดันไฟฟ้าของแหล่งจ่ายไฟที่เชื่อมต่อกับหม้อแปลงหลายเฟสควรมีความสมมาตรประมาณ

4. อุณหภูมิสูงสุด +40 องศา;

5. อุณหภูมิเฉลี่ยสูงสุดต่อวัน +30 องศา;

6. อุณหภูมิเฉลี่ยสูงสุดประจำปี +20 องศา;

7. อุณหภูมิต่ำสุด -25 องศา (ใช้ได้กับหม้อแปลงในร่ม)

มาตรฐานผู้บริหาร

GB1094.11-2007	GB1094.3-2003
GB/T 10228-2008	JB/T10088-2004
GBT17211-1998	JB/T 56009-1998

คุณสมบัติของผลิตภัณฑ์

การขยายตัวเอง

Transformer แบบแห้งแบบ SGB10 ของเราใช้กระดาษโพลีอะมีมของ Nomex เป็นวัสดุหลัก เนื่องจากNOMEX®เองมีการหน่วงด้วยเปลวไฟที่สูงมาก (ถึงระดับ UL94 V-0) และหลังจากการรักษาด้วย VPI โครงสร้างที่คดเคี้ยวทั้งหมดยังได้รับคุณสมบัติการขยายตัวเองที่ยอดเยี่ยมเพื่อให้สามารถดับได้อย่างรวดเร็วหลังจากออกจากแหล่งดับเพลิงและจะไม่สนับสนุนหรือชะลอไฟ

เสียงรบกวนต่ำ

แกนกลางของหม้อแปลงชนิดแห้งนี้ทำจากแผ่นเหล็กซิลิคอนที่มีคุณภาพสูงคุณภาพสูงที่มีคุณภาพสูง ในเวลาเดียวกันอุปกรณ์แก้ไขแบบยืดหยุ่นจะถูกติดตั้งระหว่างการคดเคี้ยวและแกนกลาง การออกแบบเหล่านี้สามารถลดการสูญเสียและเสียงรบกวนที่ไม่มีการโหลดได้อย่างมีประสิทธิภาพ

กันความชื้นและต่อต้านการเยิน

ชั้นป้องกันหนาแน่นที่เกิดขึ้นจาก VPI สามารถป้องกันความชื้นและสิ่งสกปรกได้อย่างมีประสิทธิภาพจากการบุกรุกภายในของหม้อแปลงที่คดเคี้ยวทำให้สามารถปรับให้เข้ากับความชื้นสูงและสภาพแวดล้อมที่รุนแรง (เช่นพื้นที่ชายฝั่งพื้นที่อุตสาหกรรมและสภาพแวดล้อมที่เต็มไปด้วยฝุ่น) สามารถทำงานได้ที่ระดับการป้องกัน IP00 (ในร่ม) หรือ IP20/IP23 (ในร่ม/กลางแจ้ง) ด้วยความช่วยเหลือของตู้จับคู่โดยไม่มีการป้องกันเป็นพิเศษ

พารามิเตอร์หลักทางเทคนิค

ได้รับคะแนน ความจุ (KVA)	แรงดันไฟฟ้า			คะแนน	ไม่โหลด การสูญเสีย (W)	145 องศา โหลด การสูญเสีย (W)	สั้น cirait-z (%)	ไม่โหลด cur (%)	หน่วยหลัก W.T (กก.)	ขนาด (มม.)		ระยะทาง (มม.)
ได้รับคะแนน ความจุ (KVA)	V (KV)	chng (%)	V (KV)	คะแนน	ไม่โหลด การสูญเสีย (W)	145 องศา โหลด การสูญเสีย (W)	สั้น cirait-z (%)	ไม่โหลด cur (%)	หน่วยหลัก W.T (กก.)	L·W·H (ไม่มีฝาครอบป้องกัน)	L·W·H (พร้อมฝาครอบป้องกัน)	ระยะทาง (มม.)
100	6 6.3 6.6 10 10.5 11	±5 หรือ 2×2.5	0.4	Yyn0 หรือ DYN11	450	1420	4	1.8	730	1020×600×1090	1350×1100×1500	660×660
125					500	1670		1.6	820	1080×600×1100	1400×1100×1500	550×550
160					630	2090		1.5	920	1150×600×1150	1500×1100×1600	550×550
200					680	2230		1.4	1030	1180×710×1200	1550×1150×1700	660×660
250					790	2810		1.4	1210	1210×710×1250	1600×1150×1750	660×660
315					880	3320		1.2	1380	1230×710×1280	1650×1150×1750	660×660
400					066	3800		1.2	1650	1250×710×1320	1700×1200×1800	660×660
500					1170	4510		1.2	1890	1280×920×1350	1800×1250×1800	820×820
630					1370	5410		1.0	1910	1320×920×1450	1800×1300×1900	820×820
630					1620	6650	6	1.0	2000	1360×920×1420	1850×1300×1900	820×820
800					1860	7690		1.0	2280	1420×920×1420	1850×1300×1900	820×820
1000					2160	9120		1.0	2600	1440×920×1530	1950×1350×2000	820×820
1250					2430	10450		1.0	3100	1520×920×1660	1950×1400×2050	820×820
1600					2830	12730		1.0	3650	1590×920×1760	2050×1500×2100	820×820
2000					3240	15480		0.8	4400	1710×1120×1850	2100×1500×2200	1070×1070
2500					3825	18240		0.8	5200	1880×1120×1940	2200×1500×2200	1070×1070

บันทึก:

1. ข้อมูลในตารางมีไว้สำหรับการอ้างอิงเท่านั้น
2. หม้อแปลงประเภทแห้ง 2.5mva คือหม้อแปลงที่มีความจุมากที่สุดในตาราง โปรดปรึกษา บริษัท ของเราสำหรับหม้อแปลงที่กำหนดเองด้วยกำลังการผลิตที่สูงขึ้น
