ขดลวดทรงกระบอกและขดลวดขดลวดของขดลวดหม้อแปลงไฟฟ้า

ขดลวดหม้อแปลง: ประเภทหลักและการประยุกต์ในหม้อแปลงชนิดแห้ง

หม้อแปลงไฟฟ้าเป็นอุปกรณ์ที่สำคัญในระบบส่งและจ่ายกำลัง และการออกแบบ-การจัดเรียงขดลวดที่สัมพันธ์กันบนแกนกลาง-ส่งผลโดยตรงต่อประสิทธิภาพ ความปลอดภัย และประสิทธิภาพของอุปกรณ์ สำหรับผู้ซื้อที่กำลังมองหาขายหม้อแปลงชนิดแห้ง 100 kvaหรือโซลูชันที่มีความจุสูง- เช่นจีน หม้อแปลงชนิดแห้ง 2500 kvaการทำความเข้าใจประเภทการม้วนจะช่วยในการตัดสินใจซื้ออย่างมีข้อมูล ในขณะเดียวกันซัพพลายเออร์หม้อแปลงชนิดแห้ง 45 kvaยังอาศัยการออกแบบการขึ้นลานที่ได้รับการปรับปรุงเพื่อให้มั่นใจในความน่าเชื่อถือของผลิตภัณฑ์สำหรับการใช้งานที่มีความจุขนาดเล็กถึงปานกลาง-

ประเภทการจัดเรียงขดลวดพื้นฐาน

ขดลวดหม้อแปลงส่วนใหญ่แบ่งได้เป็นสองประเภทตามการวางตำแหน่งของขดลวดแรงดันสูง-และแรงดันไฟฟ้าต่ำ-บนแกน: ประเภทที่มีศูนย์กลางร่วมกันและประเภทที่ทับซ้อนกัน (หรือที่เรียกว่าประเภทแพนเค้ก) ขดลวดที่มีศูนย์กลางประกอบด้วยขดลวดแรงดันสูง-และแรงดันไฟฟ้าต่ำ-ทรงกระบอกที่มีเส้นผ่านศูนย์กลางต่างกันซึ่งติดตั้งแบบโคแอกเชียลบนคอลัมน์หลัก ถูกนำมาใช้กันอย่างแพร่หลายในหม้อแปลง-ประเภทแกน- รวมถึงรุ่นยอดนิยมเช่นขายหม้อแปลงชนิดแห้ง 100 kvaและเกรดอุตสาหกรรม-จีน หม้อแปลงชนิดแห้ง 2500 kva. ในการออกแบบนี้ ขดลวดแรงดันไฟฟ้าต่ำ-จะถูกวางไว้ใกล้กับแกนกลาง และขดลวดแรงดันสูง-จะถูกจัดเรียงไว้ด้านนอก โดยมีช่องว่างของฉนวนและช่องกระจายความร้อนแยกจากกันด้วยท่อฉนวนกระดาษเพื่อให้เป็นไปตามมาตรฐานความปลอดภัย ในทางกลับกัน ขดลวดที่ทับซ้อนกันจะแบ่งออกเป็นแพนเค้กลวดหลายๆ เส้นและจัดเรียงสลับกันตามความสูงของเสาหลัก ซึ่งส่วนใหญ่ใช้ในหม้อแปลงชนิดเปลือก-

ชนิดย่อยของขดลวดศูนย์กลางทั่วไป

ขดลวดที่มีศูนย์กลางยังแบ่งออกเป็นประเภททรงกระบอก เกลียว ต่อเนื่อง และพันกันตามลักษณะของขดลวด ด้านล่างนี้เรามุ่งเน้นไปที่สองประเภทที่ใช้กันอย่างแพร่หลายในหม้อแปลงชนิดแห้ง:

(1) ขดลวดทรงกระบอก

ขดลวดทรงกระบอกเป็นโครงสร้างที่ง่ายที่สุด ซึ่งเกิดจากการพันลวดฉนวนอย่างต่อเนื่องตามแนวความสูงของแกน หลังจากพันชั้นหนึ่งแล้ว กระดาษฉนวนจะถูกวางระหว่างชั้นก่อนที่จะพันชั้นถัดไป การพันขดลวดชนิดนี้เหมาะอย่างยิ่งสำหรับหม้อแปลงไฟฟ้าชนิดแห้ง-แรงดันต่ำและความจุขนาดเล็ก- ตัวอย่างเช่นขายหม้อแปลงชนิดแห้ง 100 kvaและสินค้าจากซัพพลายเออร์หม้อแปลงชนิดแห้ง 45 kvaมักใช้ขดลวดทรงกระบอกเนื่องจากมีกระบวนการผลิตที่เรียบง่าย ต้นทุนต่ำ และประสิทธิภาพที่เชื่อถือได้ในสถานการณ์ปัจจุบันที่ต่ำ- ขดลวดเหล่านี้ช่วยให้มั่นใจได้ถึงกำลังไฟฟ้าที่เสถียร ในขณะเดียวกันก็เป็นไปตามข้อกำหนดด้านฉนวนและการกระจายความร้อนของอุปกรณ์ที่มีความจุขนาดเล็กถึงปานกลาง-

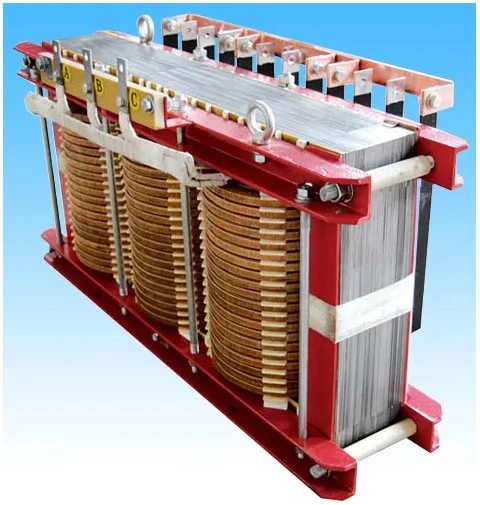

(2) ขดลวดเกลียว

ในขณะที่ขดลวดทรงกระบอกถือได้ว่าเป็นรูปแบบง่ายๆ ของการพันเกลียว ขดลวดเกลียวที่กล่าวถึงในที่นี้มีตัวนำแบบขนานมากกว่าต่อเทิร์น ประกอบด้วยตัวนำแบนหุ้มฉนวนหลายตัวที่จัดเรียงตามแนวรัศมีขนานกันและพันตามแนวแกนตามแนวแกนหลักเหมือนด้าย โดยแต่ละรอบจะมีลักษณะคล้ายแกนม้วน เมื่อมีตัวนำแบบขนานมากเกินไป จะใช้ขดลวดเกลียวคู่ และตัวนำจะถูกเซเพื่อลดการสูญเสียเพิ่มเติม ขดลวดเกลียวเหมาะสำหรับหม้อแปลงชนิดแห้งที่มีกระแสสูง-กระแสสูงและ-ความจุสูง เช่นจีน หม้อแปลงชนิดแห้ง 2500 kva-ผลิตภัณฑ์ที่ใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรมและโครงการไฟฟ้าขนาดใหญ่- นอกจากนี้ ยังมี-รูปแบบพลังงานสูงบางอย่างของขายหม้อแปลงชนิดแห้ง 100 kva(สำหรับแอปพลิเคชันกระแสสูงพิเศษ-) และผลิตภัณฑ์สั่งทำพิเศษจากซัพพลายเออร์หม้อแปลงชนิดแห้ง 45 kvaอาจใช้ขดลวดแบบเกลียวเพื่อเพิ่ม-ความสามารถในการรับกระแสไฟฟ้า

ประเด็นสำคัญ

การเลือกประเภทขดลวดหม้อแปลงมีความเกี่ยวข้องอย่างใกล้ชิดกับความจุของผลิตภัณฑ์ ระดับแรงดันไฟฟ้า และสถานการณ์การใช้งาน ผลิตภัณฑ์ที่มีความจุน้อย- เช่นขายหม้อแปลงชนิดแห้ง 100 kvaและข้อเสนอมาตรฐานจากซัพพลายเออร์หม้อแปลงชนิดแห้ง 45 kvaโดยทั่วไปจะใช้ขดลวดทรงกระบอก ในขณะที่โซลูชันที่มีความจุสูง- เช่นจีน หม้อแปลงชนิดแห้ง 2500 kvaพึ่งพาขดลวดเกลียวเพื่อ-ประสิทธิภาพกระแสไฟสูง สำหรับผู้ซื้อและทีมจัดซื้อ การทำความเข้าใจรายละเอียดทางเทคนิคเหล่านี้จะช่วยในการเลือกหม้อแปลงชนิดแห้งที่เหมาะสมซึ่งตรงกับความต้องการของโครงการ ไม่ว่าจะเป็นสำหรับอาคารพาณิชย์ขนาดเล็กหรือโรงงานอุตสาหกรรมขนาดใหญ่ เมื่อเลือกซัพพลายเออร์ สิ่งสำคัญอีกประการหนึ่งคือต้องตรวจสอบว่าการออกแบบขดลวดเป็นไปตามมาตรฐานสากลเพื่อให้มั่นใจว่าอุปกรณ์ทำงานได้อย่างมีเสถียรภาพในระยะยาว-
