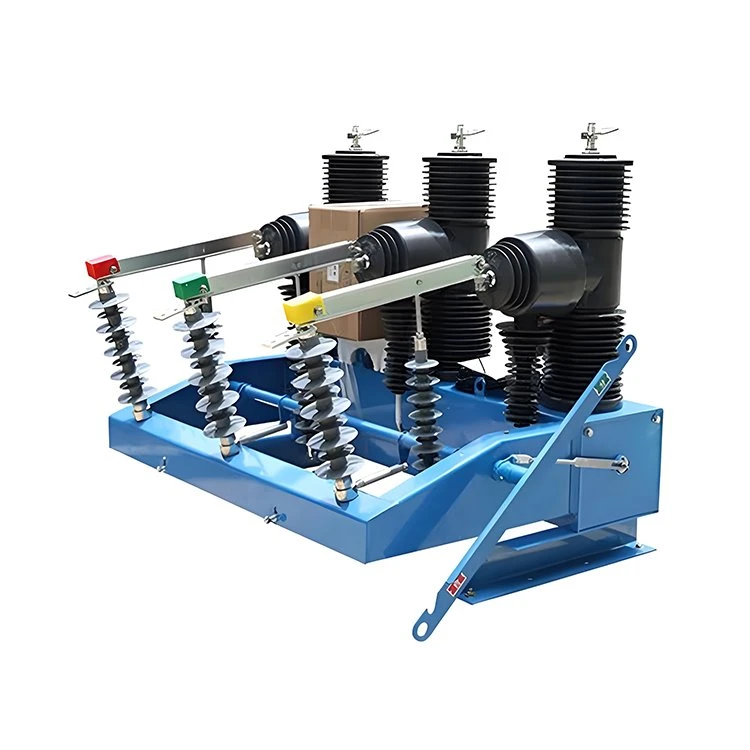

ภาพรวมผลิตภัณฑ์
ZW32 - 12F Outdoor High - เบรกเกอร์วงจรสูญญากาศแรงดันไฟฟ้า (หรือที่รู้จักกันในชื่อ "สวิตช์เฝ้าระวัง") เป็นอุปกรณ์กระจายพลังงานกลางแจ้งที่ออกแบบมาสำหรับแรงดันไฟฟ้าที่จัดอันดับ 12kV ในระบบ AC 50hz เบรกเกอร์วงจรนี้ใช้เป็นหลักสำหรับการสลับและขัดจังหวะกระแสโหลดกระแสน้ำล้นและกระแสสั้น - กระแสวงจรในระบบพลังงาน มันมีฟังก์ชั่นฟังก์ชั่นเช่นการทำลายอย่างรวดเร็วการป้องกันพื้นดินการนับ reclosing เสริมการควบคุมระยะไกลในท้องถิ่นและการสื่อสารระยะไกล เหมาะสำหรับการป้องกันและควบคุมในสถานีย่อยและระบบการกระจายพลังงานอุตสาหกรรม
เมื่อความผิดพลาดเกิดขึ้นภายในสาย 12kV t - ระบบภายในการเชื่อมต่อของผู้ใช้หรือแม้ว่าความผิดพลาดจะเกิดขึ้นที่ด้านภายในของสวิตช์สายขาเข้าของผู้ใช้ แต่เวลาในการป้องกันไม่ได้ประสานงานกับการป้องกันสวิตช์สายขาออกของสถานีย่อย หากความผิดพลาดเป็นแบบถาวรและความพยายามในการเปิดตัวของสถานีย่อยล้มเหลวเหตุการณ์ภายในตัวกลาง - ขอบเขตของผู้ใช้แรงดันไฟฟ้าสามารถนำไปสู่การหยุดทำงานของสายการกระจายทั้งหมด เหตุการณ์ที่แพร่หลายเช่นนี้ในกริดพลังงานอาจส่งผลให้เกิดการสูญเสียทางสังคมและเศรษฐกิจอย่างมีนัยสำคัญ
zw32 - 12f Outdoor High - เบรกเกอร์วงจรสูญญากาศแรงดันไฟฟ้า (สวิตช์ Watchdog) ต่อไปนี้จะเรียกว่าเบรกเกอร์วงจรถูกติดตั้งที่ขอบเขตความรับผิดชอบของสายเหนือศีรษะโดยเฉพาะที่ปลายด้านหน้าของผู้ใช้ มันสามารถแยกเดี่ยว - ความผิดพลาดของพื้นดินและเฟส - เป็น - เฟสสั้น - ความผิดพลาดของวงจรภายในขอบเขตของผู้ใช้ป้องกันการแพร่กระจายของความผิดพลาดไปยังสายการส่งหลัก สิ่งนี้ทำให้มั่นใจได้ถึงความปลอดภัยของแหล่งจ่ายไฟของผู้ใช้ที่ไม่ผิดพลาดและเพิ่มความน่าเชื่อถือของพลังงาน
ประเภทและความหมาย
พารามิเตอร์หลักทางเทคนิค
|
เลขที่ |
รายการ |
หน่วย |
พารามิเตอร์ |
|
1 |
แรงดันไฟฟ้า |
KV |
40.5 |
|
2 |
จัดอันดับปัจจุบัน |
A |
630/1250/1600 |
|
3 |
ความถี่ที่ได้รับการจัดอันดับ |
Hz |
50 |
|
4 |
ความถี่พลังงานทนแรงดันไฟฟ้าเป็นเวลา 1 นาที (เฟส - ถึง - กราวด์ / ข้ามตัวแบ่ง) |
KV |
80/95 |
|
5 |
สายฟ้าแรงกระตุ้นทนต่อกระแสไฟฟ้า (จุดสูงสุด) |
KV |
185 |
|
6 |
จัดอันดับสั้น - วงจรทำลายกระแสไฟฟ้า |
Ka |
25/31.5 |
|
7 |
จัดอันดับสั้น - ทำให้เกิดกระแสไฟฟ้า (จุดสูงสุด) |
Ka |
63/80 |
|
8 |
ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า |
Ka |
63/80 |
|
9 |
4 - ช่วงเวลาสั้น ๆ ที่สองทนต่อกระแสไฟฟ้า |
Ka |
25/31.5 |
|
10 |
รอบการทำงานที่ได้รับการจัดอันดับ |
o - 0.1 s - co - 3 s - co - 6 s - co - 60 s การกู้คืน |
|
|
11 |
จำนวนระยะสั้น - การดำเนินการแตกวงจร |
เวลา |
30 |
|
12 |
ชีวิตเชิงกล |
เวลา |
10000 |
|
13 |
แรงดันกลไกการควบคุมกลไกแม่เหล็กถาวร |
V |
DC220 |
|
14 |
ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้าสำหรับวงจรรองสำหรับวงจรรอง |
KV |
2 |
พารามิเตอร์เชิงกลหลัก
|
เลขที่ |
รายการ |
หน่วย |
พารามิเตอร์ |
|
1 |
ติดต่อช่องว่าง |
มม. |
16±1 |
|
2 |
ติดต่อ - การเดินทาง |
มม. |
4±0.5 |
|
3 |
ความเร็วในการเปิด |
m/s |
1.4-1.8 |
|
4 |
ความเร็วในการปิด |
m/s |
0.4-0.8 |
|
5 |
ติดต่อเวลาตีกลับระหว่างการปิด |
MS |
น้อยกว่าหรือเท่ากับ 5 |
|
6 |
ระยะห่างจากระยะกลางระหว่างเฟส |
มม. |
560±2 |
|
7 |
สาม - การปิดเฟส / การเปิด asynchrony |
MS |
น้อยกว่าหรือเท่ากับ 2 |
|
8 |
ความต้านทานต่อการวนรอบตัวนำไฟฟ้าต่อเฟส |
μΩ |
<120 |
|
6 |
เวลาปิด |
MS |
25 ~ 45 |
|
โอล |
เวลาเปิด |
MS |
20 ~ 45 |
